MISS不銹鋼護套
簡介：
不銹鋼護套系列礦物絕緣加熱電纜可以滿足高溫條件和大發熱功率（達269W/m）的需要。南京飛拓電氣工程有限公司提供的不銹鋼護套加熱電纜的最高承受溫度可達
600℃；導體電阻值的范圍從28000Ω/km到19.2Ω/km；礦物絕緣電纜具有優良的機械強度，耐腐蝕。飛拓電氣提供的加熱電纜能滿足不同功率的需要。
應用：
|
核工業
|
建筑業 ---瀝青加熱
|
|
金屬制造工業---低熔點合金熔解
|
罐桶/容器加熱
|
|
擠塑機螺筒加熱
|
高溫工業管道伴熱
|
|
工藝介質防凝降粘
|
各類工業電加熱器
|

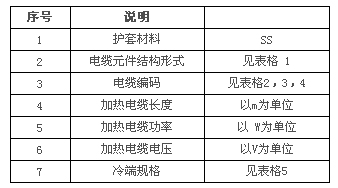

規格說明加熱電纜指令代碼
保護管材料、外徑和最高使用溫度
| 代號 | 保護管牌號 | 外徑mm | 最高使用溫度°C |
| A | 304 | 1.0 | 400 |
| H | 316 | 1.5~2.0 | 600 |
| HL | 3161 | 3.0~3.8 | 800 |
| P | 310s | 1.0 | 500 |
| B | Gh3030 | 1.5~3.0 | 800 |
| IN | Incone1600 | 4.0~4.5 | 900 |
| 18 | Incoloy825 | 6.0~8.0 | 1000 |
芯線材料、電阻率和最高使用溫度
| 代號 | 芯線材質 | 電阻率Ωmm2/m |
最高使用溫度°C |
| NC28 | 鎳鉻2080 | 1.12 | 1000 |
| NC23 | 鎳鉻2035 | 1.04 | 900 |
|
NC19 |
鎳鉻1090 | 0.7 | 900 |
|
NC44 |
銅鎳44 | 0.48 | 400 |
|
NC19 |
銅鎳19 | 0.3 | 300 |
|
NC10 |
銅鎳10 | 0.15 | 250 |
|

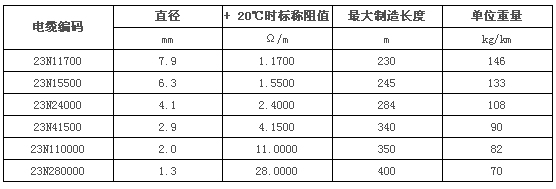

電纜編碼 |
直徑 |
+ 20℃時標稱阻值 |
最大制造長度 |
單位重量 |
|
mm |
Ω/m |
m |
kg/km |
|
|
16K192 |
8.7 |
0.0192 |
88 |
406.9 |
|
16K240 |
8.2 |
0.0240 |
93 |
348 |
|
16K300 |
7.4 |
0.0300 |
110 |
278.5 |
|
16K369 |
7.0 |
0.0369 |
121 |
242.3 |
|
16K480 |
6.5 |
0.0480 |
144 |
204.9 |
|
16K600 |
6.1 |
0.0600 |
169 |
179.1 |
|
16K800 |
5.7 |
0.0800 |
236 |
152.1 |
|
16K1200 |
4.9 |
0.1200 |
280 |
102.5 |
|
16K1600 |
4.6 |
0.1600 |
324 |
88.4 |
|
16K1920 |
4.4 |
0.1920 |
350 |
81 |
|
16K2800 |
4.2 |
0.2400 |
365 |
73.3 |
|
16K3200 |
4.0 |
0.3200 |
385 |
65.2 |
|
16K4800 |
3.7 |
0.4800 |
436 |
56.4 |
|
16N7333 |
4.0 |
0.7333 |
118 |
65.2 |
|
16N9167 |
3.8 |
0.9167 |
128 |
60 |
|
16N12220 |
3.7 |
1.2220 |
140 |
54.5 |
|
16N15710 |
3.5 |
1.5710 |
150 |
50.5 |
|
16N24440 |
3.4 |
2.4444 |
168 |
45.1 |
|
16N44000 |
3.2 |
4.40, , 00 |
187 |
40 |
|
16N12220 |
2.9 |
12.2220 |
217 |
34.7 |
|
16N27500 |
2.8 |
27.5000 |
238 |
32.3 |
表格 3 加熱電纜規格 （600V雙芯）
|
電纜編碼 |
直徑 |
+ 20℃時標稱阻值 |
最大制造長度 |
單位重量 |
|
mm |
Ω/m |
m |
kg/km |
|
|
26N11700 |
8.7 |
1.1700 |
180 |
216 |
|
26N15500 |
7.2 |
1.5500 |
195 |
203 |
|
26N24000 |
5.0 |
2.4000 |
234 |
178 |
|
26N41500 |
3.8 |
4.1500 |
280 |
160 |
|
26N110000 |
2.9 |
11.0000 |
300 |
152 |
|
26N280000 |
2.1 |
28.0000 |
350 |
140 |
表格 4 加熱電纜規格 （300V 雙芯）
注：對于600V以上使用電壓的場合，請與我公司專業人員聯系咨詢
表格 5 冷端規格
注1：E1 表示1/2〞NPT；E2表示3/4〞NPT；M1表示螺紋直徑M15；M2表示螺紋直徑M20
注2：標準冷端電纜長度為2米，如有特殊要求，請與我公司專業人員聯系
防腐說明表
|
物質 |
|
|
硫酸 |
不推薦 |
|
鹽酸 |
不推薦 |
|
氫氟酸 |
不推薦 |
|
磷酸 |
不推薦 |
|
碳酸 |
需核對精確數據 |
|
有機酸 |
在大多數條件下適用 |
|
堿金屬 |
可接受 |
|
海水 |
不推薦 |
|
氯化物 |
不推薦 |
防爆說明
MISS系列電纜可用于C1D2防爆區域，設計選型時，請與我公司專業人員聯系。
